容易な形状コントロールと低温ベーク加工（剥離容易性）を実現
リフトオフとは、金属をレジストパターン上に蒸着し、その後にレジストとその上層の金属を同時に剥離するプロセスです。金属エッチング無しで、レジストが成膜していない領域にのみ金属パターンを形成することができます。
弊社ではリフトオフプロセスに対応した独自のフォトレジスト（感光性材料）を提供しております。
単層ポジ型レジスト、及び細線化にも適した2層型レジストも提供しています。2層型は、業界標準の製品に比べて低温ベークを実現し、より剥離しやすくなっております。またアンダーカット量を、現像時間やベーク温度を変更することにより、容易にコントロールすることが可能です。

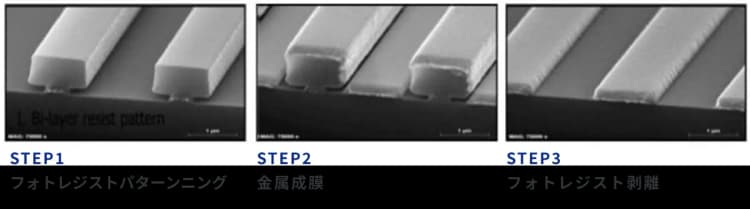

リフトオフとは、レジストをパターニング後に金属を蒸着またはスパッタリングで成膜し、剥離工程でレジストと金属の積層膜を一度に取り除き、レジストパターンのないスペース領域に金属膜を残すプロセスです。リフトオフプロセスはエッチング工程を必要としないため、コストの削減と作業時間の短縮が可能です。

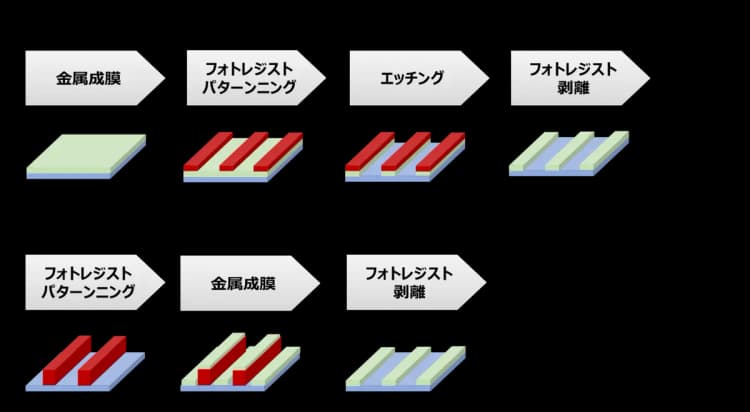

一般に広く用いられる金属パターニングプロセスでは、下地基板に金属を成膜し、上層にフォトレジストをパターニングした後にエッチングを行い、所望のパターンを形成します。しかし、エッチングが難しい金属配線や、複雑な層構造、エッチングによる下地基板へのダメージを懸念する場合、上記のエッチング工程が難しいことがあります。
こうした課題の解決に有効なのが「リフトオフ」というプロセスの適用です。この方法では、金属を成膜する下地基板に先にレジストパターニングを行い、その上層に金属を成膜します。後にレジストと上層金属を同時に剥離除去することで、エッチングを行わず所望の金属パターニングが可能になります。
リフトオフプロセス | エッチングプロセス | |
|---|---|---|
工程数 | 3steps | 4steps |
エッチング液による基板へのダメージ | ダメージを与えない。 | エッチング条件によりダメージを与えることがある。 |
難エッチング金属 | エッチング不要であるため、加工が容易。 | 難エッチング金属加工が難しい。 |
加工精度 | ミクロンレベルの微細加工に向いている。 | ミクロンレベル〜ナノレベルま |
リフトオフプロセスに最適なフォトレジストに開発注力しています。
単層のポジタイプのレジストに加えて、細線化にも適した2層タイプのレジストも幅広く提供しており、2層タイプは従来の製品と比べ、低温ベークの実現とアンダーカット量の制御が容易であるという利点があります。
ナガセケムテックスは、長年にわたる豊富な経験とノウハウに裏打ちされた多様な要素技術を有しており、それらを市場のニーズに応じて組み合わせながら、製品開発を進めています。
安定した品質による製品開発は、これまで数多くのメーカー様のものづくりを支えており、国内外問わず高い評価をいただいております。

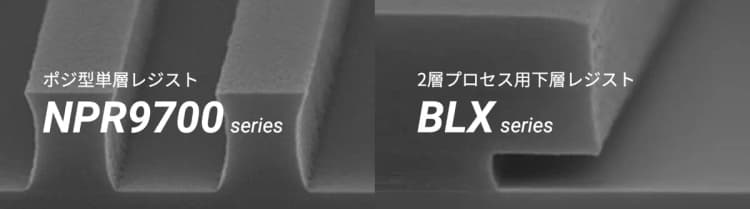

NAGASEが提供するリフトオフプロセス用フォトレジストには、ポジ型単層レジストの「NPR 9700 series」と、2層プロセス用下層材「BLX series」の2シリーズがございます。
リフトオフプロセス用ポジ型レジスト |

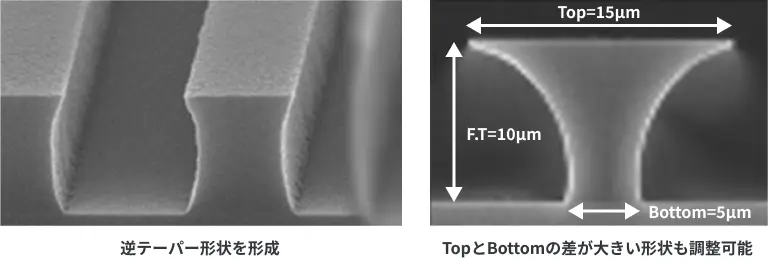

TopとBottomの線幅はプロセス条件で制御可能 |
露光波長域：g線～i線（ブロードバンド光にも対応可） |
一般的な露光・現像条件で、逆テーパー形状の形成が可能 |
良好な剥離性 |
ご要望に応じた形状コントロールが可能 |
比較的低温なベーク温度域でプロセス適用 （125℃～160℃ベーク） |
良好な剥離性 |

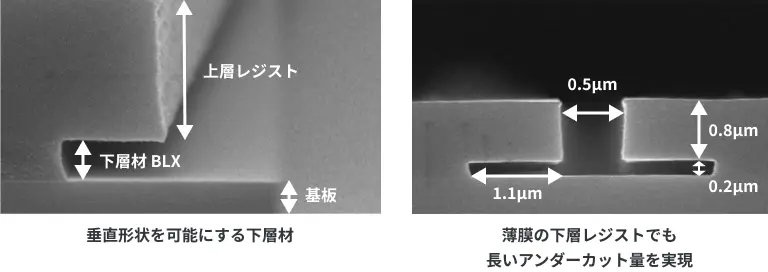

単層リフトオフレジストより微細なパターン形成可能 |
塗布ムラが少なく平坦性に優れる |
品質安定性（経時パーティクル発生量を抑制） |
アンダーカット量のコントロールが容易 |
一般的なシンナーでEBRが可能 |
多くのレジストでインターミキシングなく２層パターニングが可能 |

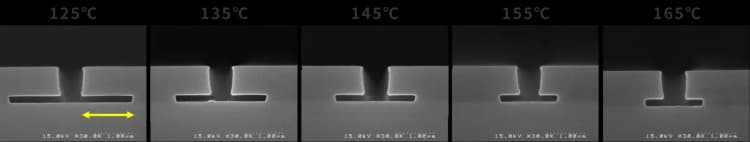

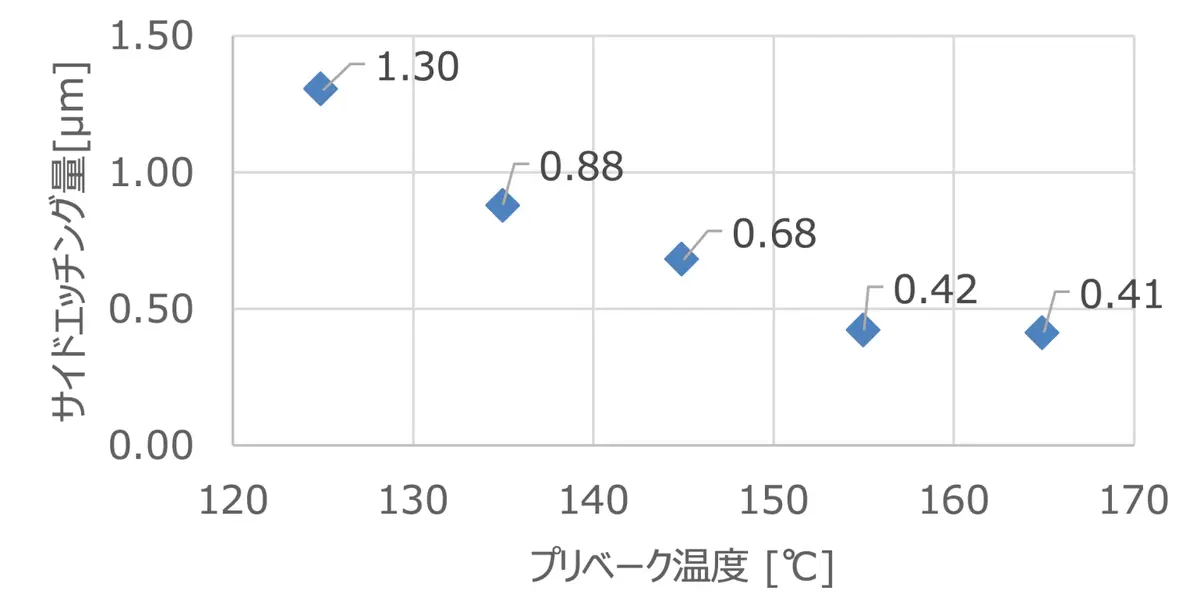

160℃まではプリベーク温度により、アンダーカット量をコントロールすることが可能です。
下層膜厚 | 0.2μm |
|---|---|
プリベーク | 吸着方式 |
露光量 | 300mJ/cm2 |
現像条件 | 2.38% TMAH, 23℃, 60s, Single Puddle |
パターンサイズ | 0.5μm トレンチ |

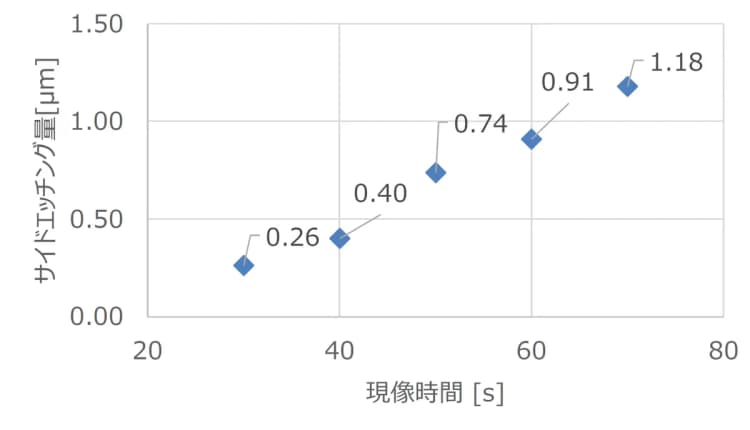

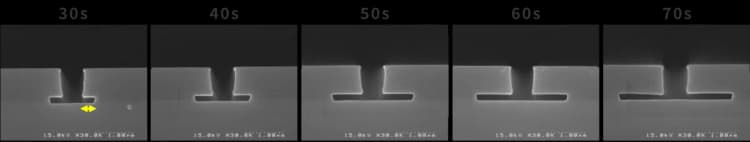

70秒までは、現像時間によりアンダーカット量をコントロールすることが可能です。
下層膜厚： | 0.2μm |
|---|---|
プリベーク温度 | 145℃, プロキシミティ方式 |
露光量 | 300mJ/cm2 |
パターンサイズ | 0.5μm トレンチ |
長年にわたるレジスト材料の研究と開発の経験を通じて、お客様の微細加工ニーズに対応するため、各種プロセスに最適なレジスト材料を提案しています。
特に、リフトオフプロセスにおいて理想的な特性を備えた製品を幅広く取り揃えております。
少ロット生産対応 | 研究開発レベルから量産規模まで製造量のご相談を承ります。 |
|---|---|
粘度調整 | お客様のニーズに合わせてカスタマイズ可能です。 |
工程の提案 | 長年の電子業界での量産経験をもとに、お客様のプロセスに合わせて組成開発やカスタマイズが可能です。 |
NPR9700/BLXシリーズは、様々な業界・分野で活用されています。
市場 | ・MEMS ・アナログ半導体 ・電子部品 |
|---|---|
製品・部品 | ・高周波機器 ・SAW/BAWフィルター ・パワーアンプ ・パワー半導体 ・LED ・VCSEL |
工法 | ・金属蒸着 ・配線形成（PAD電極、 IDT電極など） ・高段差部の埋め込み ・多段層に一括配線形成 |
