スーパーグランド（SUPER GLAND） 防水ケーブルグランド
抜群の防水性で、筐体内部を強力に保護
「スーパーグランド（SUPER-GLAND）」シリーズは、装置・機器類の筐体とケーブルの入線口に使う製品です。
主に装置・機器類や、水・ホコリ等を嫌う電気製品の制御盤等に用いられます。防塵・防水や、ケーブルの固定・保護などの役割があります。
防水性が高く、耐候性に優れた材料を使用しているため特に屋外用途で多くの実績がございます。
工場・倉庫用 IS遮熱シート
スーパーグランド（SUPER GLAND）とは
「スーパーグランド（SUPER GLAND）」シリーズは、装置・機器類の筐体とケーブルの入線口に使う製品です。主に装置・機器類や、水・ホコリ等を嫌う電気製品の制御盤等に用いられます。防塵・防水や、ケーブルの固定・保護などの役割があります。防水性が高く、耐候性に優れた材料を使用しているため特に屋外用途で多くの実績がございます。

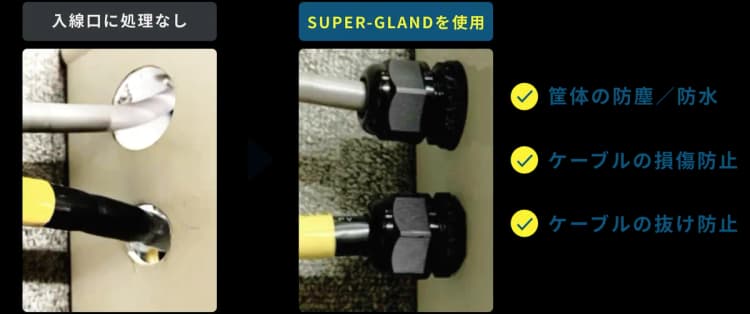

スーパーグランドの役割
筐体の防塵／防水 | 入線口からの水・ホコリ等の侵入を防ぎ、装置・機器類の劣化や故障を防ぎます。屋外用途の装置・機器類の場合、風雨や洪水等の自然災害や塩害への対策として用いられます。 |
|---|---|
ケーブルの損傷防止 | 入線口のエッジによるケーブルの損傷を防ぎます。可動部や屈曲部の保護・断線対策にも使用できます。 |
ケーブルの抜け防止 | 電線を引っ張っても簡単に抜けないよう、しっかり固定します。 |
これらの役割を担う製品は、防水ケーブルグランド、配線クランプ、防水コネクタ、ケーブルコネクタ、ケーブルフィッティング、貫通金物など、様々な呼び方があります。
抜群の防水性で、筐体内部を強力に保護
スーパーグランドシリーズは、一般的な製品と比較しても、非常に高い防水性能を誇ります。クランプ力に優れ、外部の水・油・ホコリから、筐体内部の電子回路・精密部品を強力に保護します。
専門メーカーだからこその品質とラインナップ
日本エイ・ヴィー・シー株式会社は、スーパーグランドシリーズをはじめとする電気配線部品の専門メーカーです。製品のラインナップも非常に幅広くご用意しております。
取り付け部のネジ種類は各種国際仕様に対応可能。サイズ、形状、素材の選択肢も豊富で、耐熱／耐薬品／難燃など特殊用途で使用可能な製品もございます。
お客様の用途に合わせ、最適な製品をご提案いたします。
スーパーグランドシリーズの優位性
スーパーグランドシリーズは機能性に優れ、高い品質を誇ります。

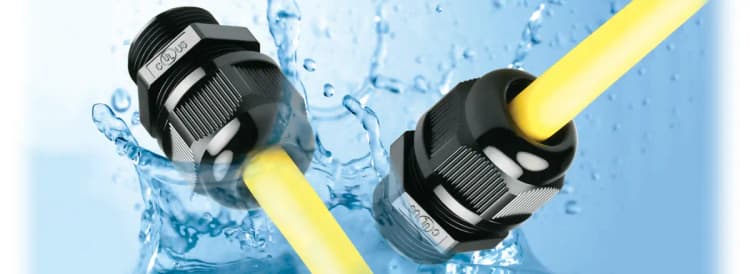

抜群の防水性能
簡易防水から完全防水まで対応しています。

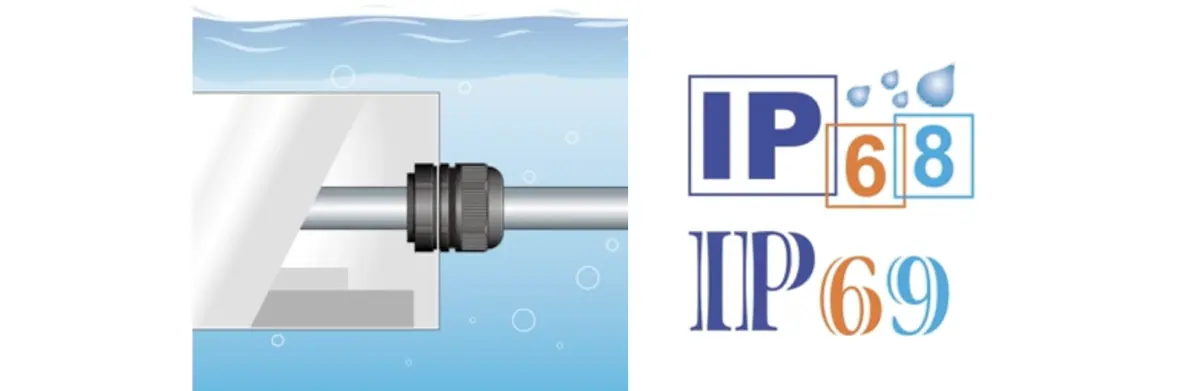

一般的な製品は、国際防水等級IP67（水深1m/30分）程の防水性であるのに対し、スーパーグランドシリーズはIP68に合格しており、水面下での使用が可能です。（水深50m/60分程度）
さらに一部製品はIP69K※も外部認証取得済で、高温・高圧水にも耐えることができます。
※IP69Kはドイツ規格DIN40050 PART9で定められた保護規定です。
※防水仕様でのご注意：電線被覆材質・外径公差・使用条件等により防水が難しい場合があります。ご使用前に必ず防水試験評価を実施してください。

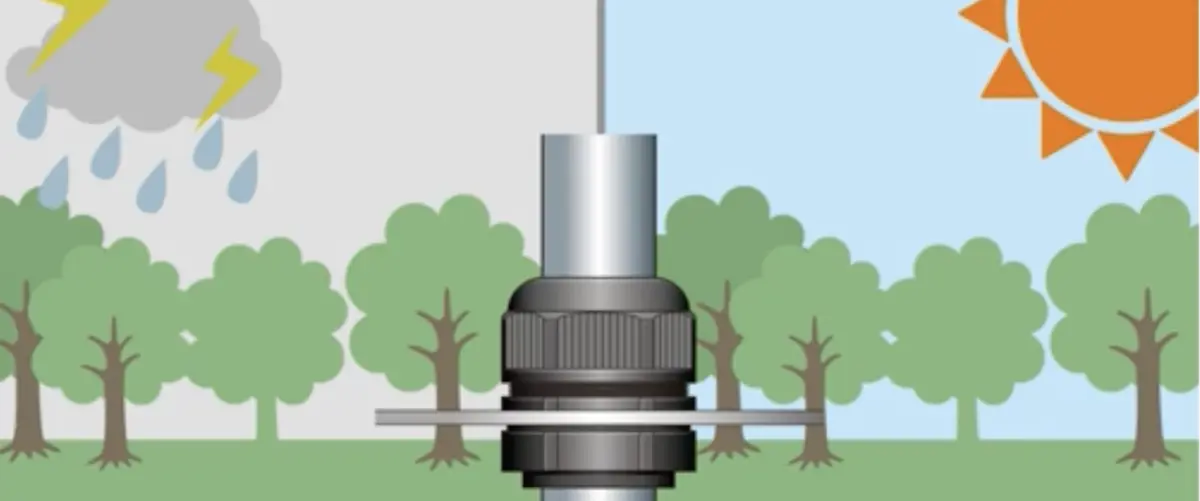

屋外用途にも対応
スーパーグランドシリーズは、ナイロンのなかでも、より屋外使用に適した材料※を標準で使用しています。携帯基地局・街路灯・監視カメラなど、多くの屋外用途使用実績があります。また、EV充電器、V2H、蓄電池などエネルギー用途でも使用可能です。
※66ナイロンは、UL746C規格におけるF1材を使用しています。
軽い力で締め込み可能で、緩みにくい
.png&w=750&q=75)
軽い締め付けで抜群のクランプ力を発揮。手締めでも締め込むことが可能で、作業性アップを実現します。また、動作方向を一方に制限するラチェット機構により、一度締めた後は緩みにくく、振動にも耐えることができます。
電線適応径が広く、在庫管理を簡素化
.png&w=750&q=75)
電線適応径が広いワイドレンジ構造により、少ない品番で幅広いレンジに対応可能。在庫管理・図面管理の負担軽減に貢献します。
様々な国際規格を取得
.png&w=750&q=75)
スーパーグランドシリーズは様々な国際規格を取得しています。
・製品UL（約2,100品番）
・VDE（MGシリーズM12～63）
・CE認定工場により全品番CE認証
・日本海事協会鑑定書

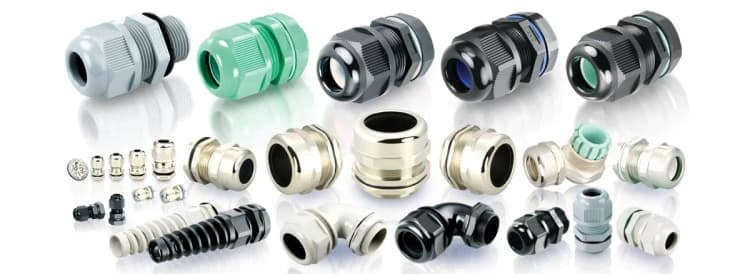

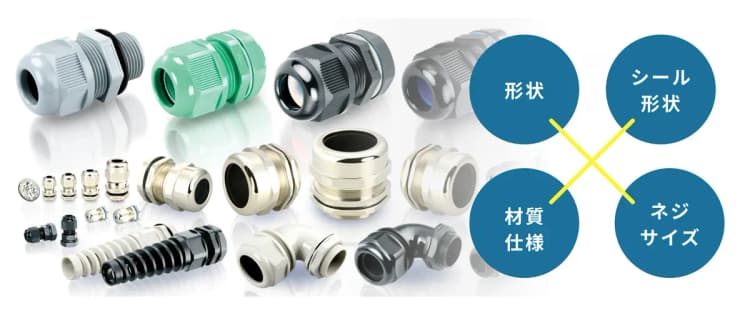

豊富な製品バリエーション
形状・材質・ネジサイズなど、豊富なバリエーションをご用意。耐熱・耐薬・耐蝕・難燃など、ご使用環境にあわせた製品のご提案が可能です。
取り付け部のネジ種類
4種のネジ規格を取り揃えています。日本で広く普及しているGネジのほか、日本メーカーではラインナップが少ないMネジ、PGネジ、NPTネジにも対応しています。
Gネジ | JIS管用平行ネジ（JIS B0202） 国内で一番多く使われているネジ規格です。CTGネジと類似しており、ほぼ同様にご使用いただけます。 |
|---|---|
Mネジ | ISOメートルネジ（EN60423） 世界で一番多く使われているネジ規格です。近年は国内での需要も高まっています。 短足型／長足型の両方をラインナップしています。 ネジサイズは樹脂製M8〜M90、メタル製M6～M100に対応可能です。 |
PGネジ | PGドイツ電線管ネジ（DIN40430） ヨーロッパで多く使われていましたが廃止となり、新ヨーロッパ規格のMネジに移行しています。 ネジサイズはPG7〜PG48に対応可能です。 |
NPTネジ | アメリカ管用テーパーネジ（ANSI B2.1） アメリカの規格でテーパーネジとなっています。国内流通は極めて少ないです。 |
形状
ストレート型（標準形状）

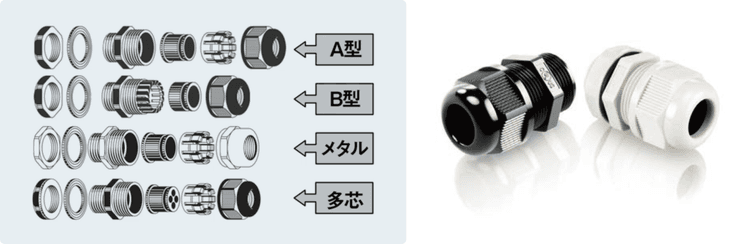

最も標準的な形状です。単芯型（A型／B型）・多芯型・メタル製・耐熱・耐薬品・耐蝕・難燃仕様など様々なラインナップがあります。
L型（90°エルボ形状）
主に筐体外部に高さ制限がある時などに使用されます。ラインナップはナイロン製のみとなります。.png&w=750&q=75)
フレキ型（スパイラル形状）
可動ケーブルなど電線の過度な屈曲対策に最適です。産業ロボット等の激しい動きをする箇所や、光ファイバーケーブルに用いられ、鋭い曲げによる断線を防ぎます。.png&w=750&q=75)
雌ネジ型
Mネジ（M12～25）のロックナットを外して接続すれば中継用に使用できます。.png&w=750&q=75)
T分岐
ジャンクションボックス付きの製品で、三方向への分岐が可能です。ラインナップはナイロン製のみとなります。.png&w=750&q=75)
フランジ型
筐体の内外部に寸法制限があるときや、後付で使用する時などに最適です。ラインナップはナイロン製のみとなります。.png&w=750&q=75)
ゴムシールの形状
単芯型
電線1本のみ通すタイプの製品です。電線仕上がり外径中1〜77mmまで対応可能です。.png&w=750&q=75)

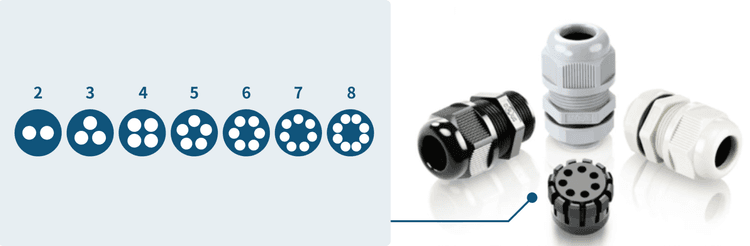

多芯型
電線を複数本通せるタイプの製品です。カタログ標準品で2穴～8穴までラインナップしています。
平型平行線用
平型線用で0207、0610（VVFケーブル1.6x2c、2.0x2c使用可）、0511、0612、0614（VVFケーブル1.6x3c、2.0x3c使用可）、0712、0714、0822、1028、0529をカバーします。.png&w=750&q=75)
カスタム対応 マルチシール
シール部の特注により、9穴以上や異径穴の組み合わせも対応可能です。都度ご相談ください。
※製作ロットと納期を要します.png&w=750&q=75)
材質／仕様
樹脂製

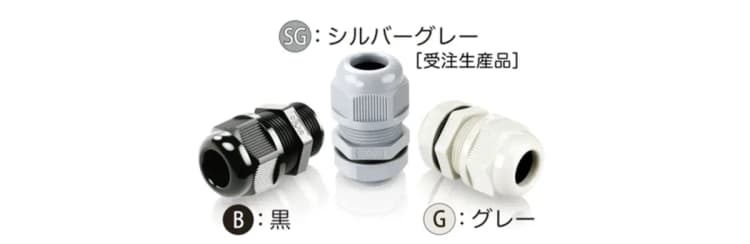

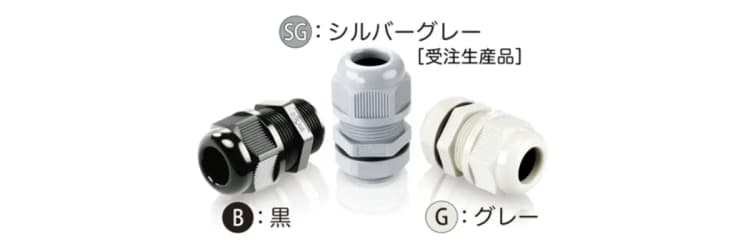

標準品 | ナイロンのなかでも、より屋外使用に適した材料（UL746C規格F1材）を使用しています。
|
|---|---|
耐油仕様 | 油に強い仕様です。
|

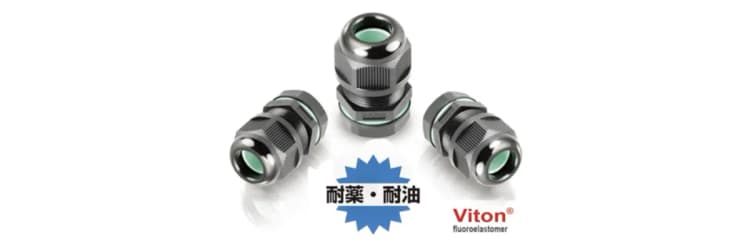

耐薬品・ | 薬品や油に強い仕様です。
|

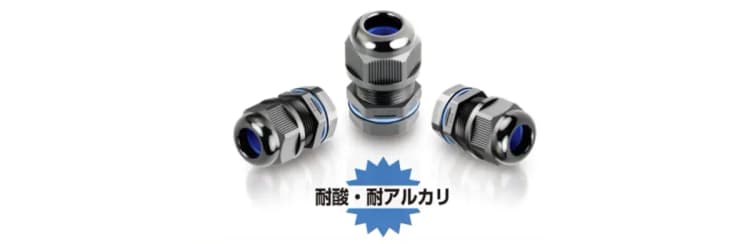

耐蝕仕様 | 酸・アルカリに強い仕様です。
|

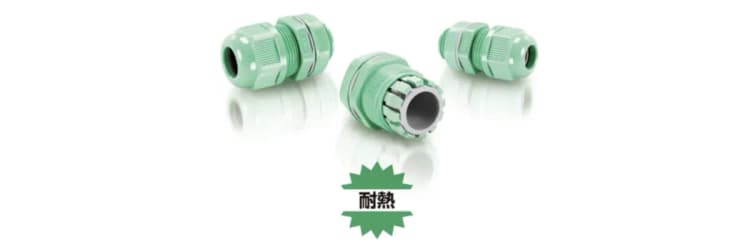

耐熱仕様 | 標準品のおよそ1.5倍（使用温度範囲-40℃～150℃）の耐熱仕様です。
|

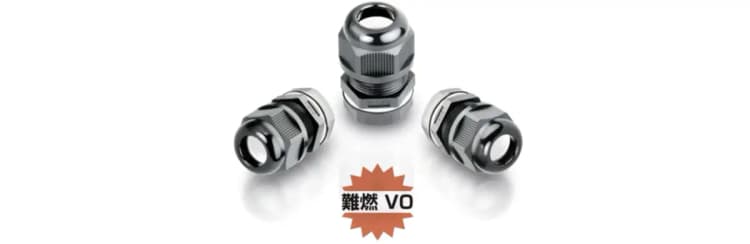

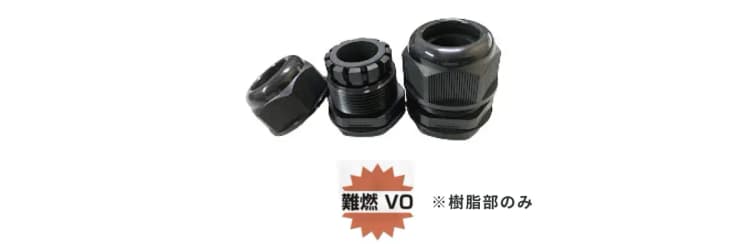

難燃仕様 | 樹脂部のみUL94 V-0の難燃仕様です。  ハウジング部：66ナイロン（UL94 V-0） |
難燃仕様 | すべてUL94 V-0の難燃仕様です。
|
メタル製

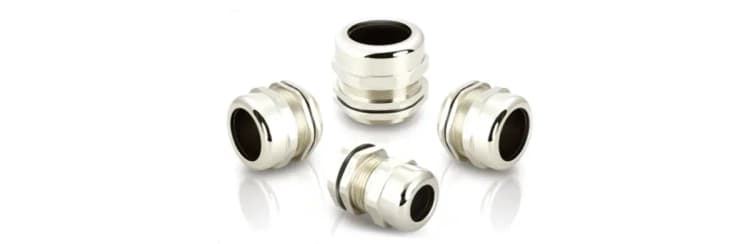

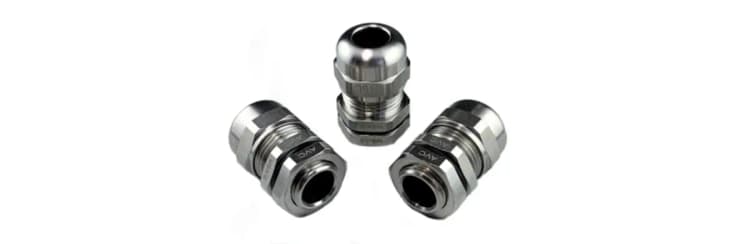

メタル製 | 金属製で耐衝撃など剛性に優れております。
|
|---|---|
防錆仕様 | 錆に強い仕様です。特にSUS316Lは海水に強い仕様です。
|
その他仕様

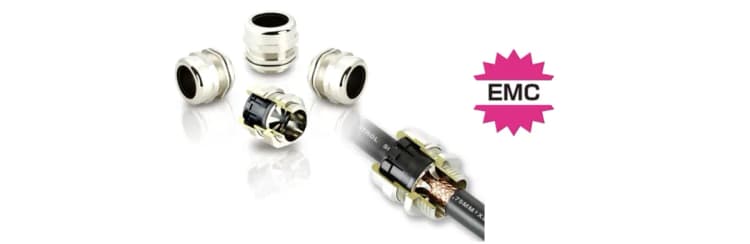

EMC対策用 |
|
|---|---|

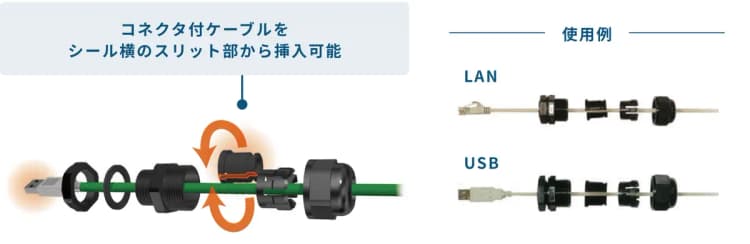

コネクタ付ケーブル用 |  シール部にスリットがあるので、USBやRJ-45等コネクタ付きケーブルを分解することなくクランプできます。多芯型でも対応可能です。 |
防水試験について
防水試験の特徴
水中で使用する場合や高い防水性能を必要とする場合、またケーブルが特殊な場合など防水に不安がございましたら、「スーパーグランド（SUPER-GLAND）」シリーズとご使用されるケーブルの組合せで防水試験を実施しますので是非ご活用ください。防水検証と共に推奨トルク値・ギャップ値などをご案内させていただきます。ご使用環境は様々であり防水を保証するものではありませんが、実際に使用されるケーブルをお預かりすることで、より近い防水試験が実施できます。
